건물 옥상 전광판 설치, 철골 구조부터 점등까지
건물 옥상 전광판은 화면을 다는 작업이 아니라 바람과 하중을 견딜 철골 구조를 먼저 세우는 공사입니다. 이번 현장은 옥상 구조와 설치 위치를 확인해 고정 방식을 설계한 뒤 철골 구조물 설치, 전광판 조립, 전기 연결, 마감까지 총 30일 동안 진행했습니다. 완료 후 밝기와 화면 상태를 점검했습니다.
구조물 시공
설치 완료
Process
작업 과정
작업 노트
옥상 전광판은 일반 간판과 달리 높은 곳에서 바람을 정면으로 받습니다. 그래서 화면보다 먼저 옥상 구조, 설치 위치, 하중, 고정 방식을 확인하고 현장에 맞게 지지 구조를 설계했습니다.

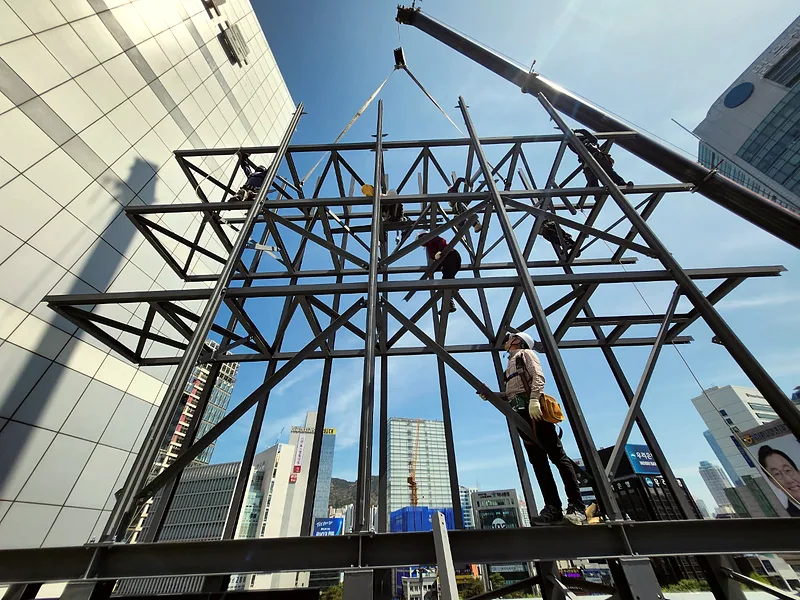

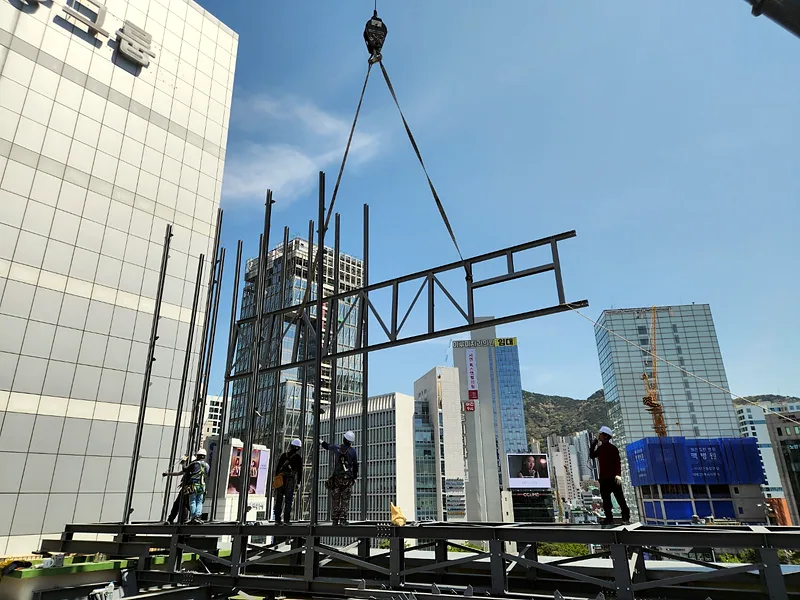

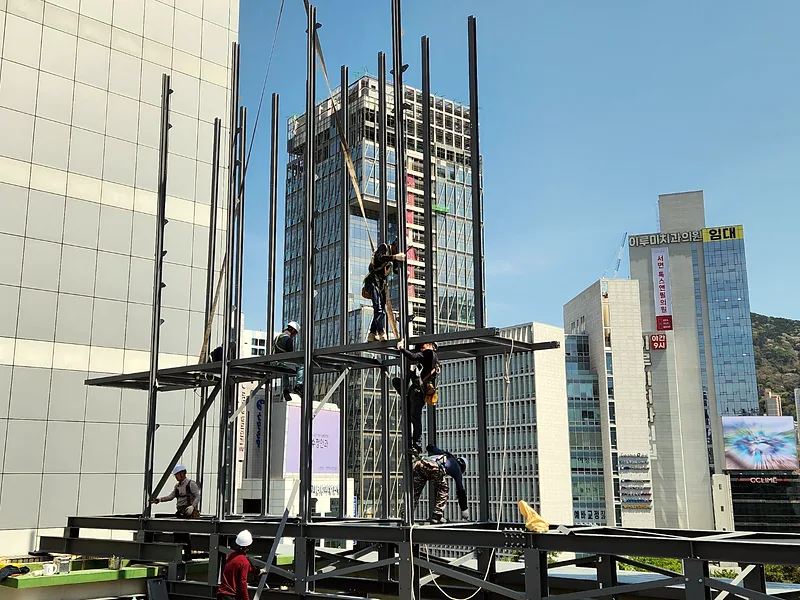

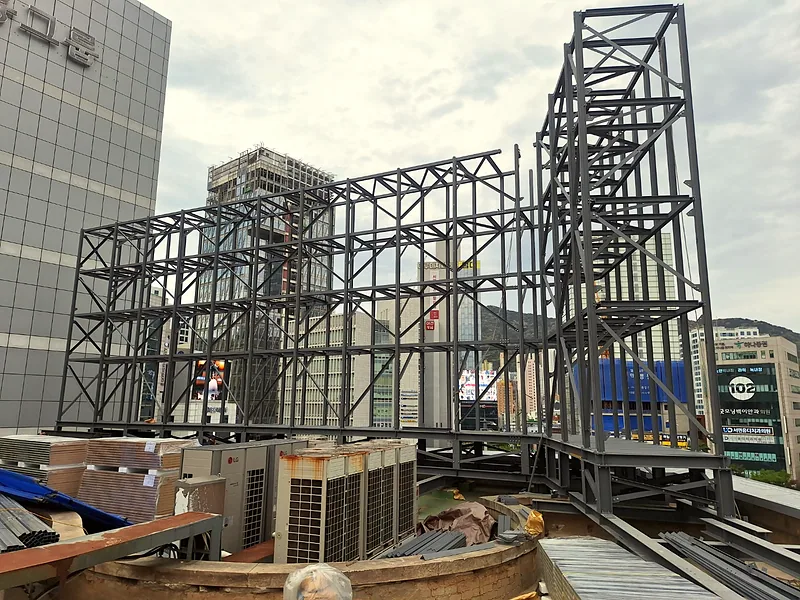

이번 현장은 옥상 위에 철골 기둥과 트러스를 세워 대형 화면을 받칠 프레임을 만들었습니다. 크레인으로 부재를 올리고 작업자가 안전대를 걸고 구조물을 조립했습니다.
옥상 전광판 설치 공정
| 단계 | 주요 작업 | 확인할 점 |
|---|---|---|
| 사전 확인 | 옥상 구조·설치 위치 확인 | 하중과 고정 방식 |
| 구조물 설치 | 철골 기둥·트러스 조립 | 수직·수평과 체결 상태 |
| 전광판 조립 | 모듈 장착 | 모듈 간 단차 |
| 전기 연결 | 전원·신호 배선 | 안전한 배선 경로 |
| 마감·점검 | 외장 마감, 점등 테스트 | 밝기와 화면 상태 |
이 현장에서 배우는 기술
- 옥상 구조와 하중 확인
- 철골 프레임 설치와 고정
- 고소 작업 안전 관리
- 배선 연결과 화면 점검
높은 곳일수록 화면보다 그 뒤를 받치는 구조가 작업의 전부라는 것을 배웁니다.
Questions
자주 묻는 질문
건물 옥상에 전광판을 설치하는 데 얼마나 걸리나요?
규모에 따라 다르며 이번 현장은 총 30일이 걸렸습니다. 구조 확인과 설계, 철골 구조물 설치, 전광판 조립, 전기 연결, 마감과 점등 점검 순서로 진행했습니다. 구조물이 클수록 철골 공정 기간이 길어지고, 고소 작업이 많으면 날씨 영향도 받습니다.
옥상 전광판은 바람에 안전한가요?
설치 전 옥상 구조와 하중을 확인하고 풍압을 고려해 고정 방식을 설계하면 안전하게 유지할 수 있습니다. 전광판을 받치는 철골 프레임의 체결 상태가 핵심이므로 공정마다 다시 점검합니다. 설치 후에도 정기적으로 볼트 풀림을 확인하는 것이 좋습니다.
옥상 전광판 설치 전에 무엇을 준비해야 하나요?
건물 옥상 사진, 원하는 화면 크기, 설치 희망 위치, 전원 인입 위치 4가지를 먼저 정리하면 상담이 빨라집니다. 옥상 방수층과 구조 상태에 따라 고정 방식이 달라지므로 현장 확인 후 공정과 기간을 안내합니다.
전광판 설치 후 어떤 점검을 하나요?
화면이 정상적으로 켜지는지, 밝기와 화면 상태가 고르게 안정적인지, 배선과 구조물 체결에 문제가 없는지 확인합니다. 모듈 사이 단차나 불량 화소가 없는지도 함께 봅니다. 점검을 마친 뒤 화면 운영과 관리 방법까지 안내해 드립니다.
